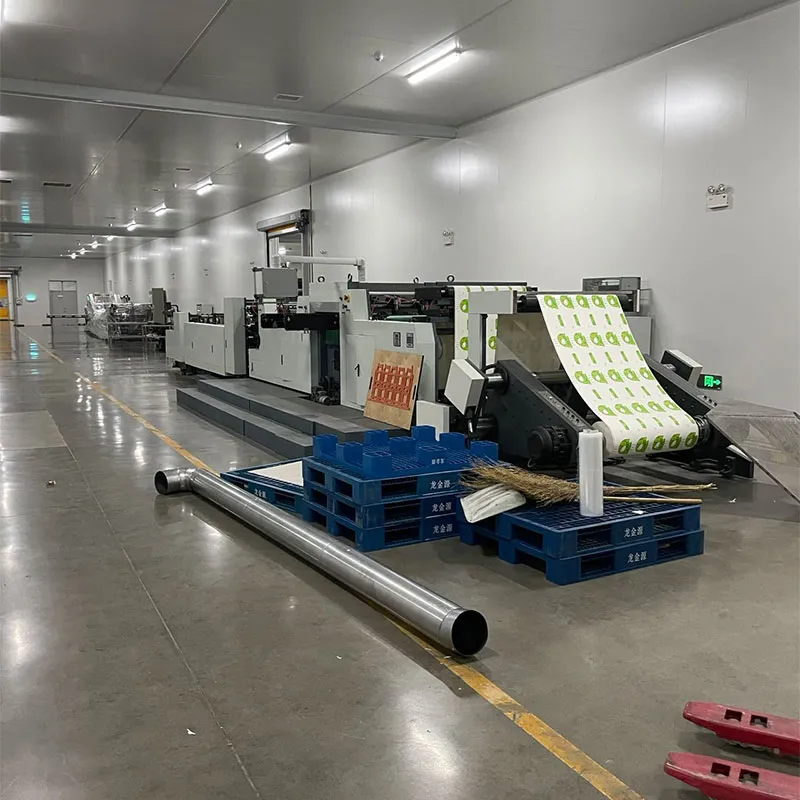

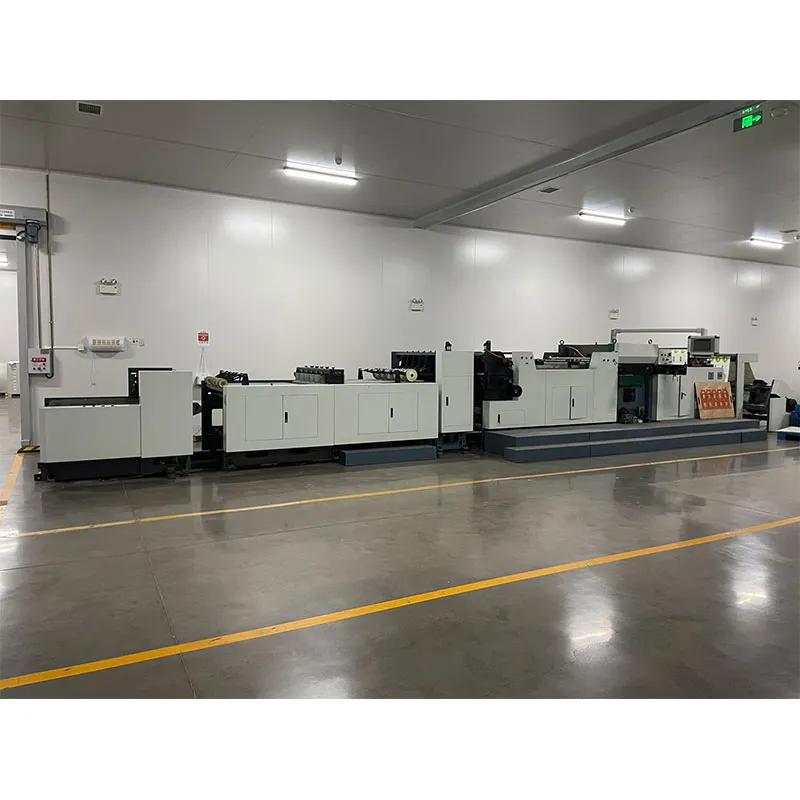

KNOWING Автономная плоскопечатная плосковысекальная машина
Плоскопечатная плосковысекальная секция
Основная часть машины: Все элементы, воспринимающие давление, оптимизированы методом конечных элементов.
Главные стенки выполнены цельнолитыми из высокопрочного шаровидного чугуна уровня автомобильных коленвалов.
Применена 12-зонная система электрообогрева с независимым регулированием (для тиснения фольгой, горячего высекания, глубокого тиснения).
Описание
маркер
Плоскопечатная плосковысекальная секция
★ Основная часть машины: Все элементы, воспринимающие давление, оптимизированы методом конечных элементов.
Главные стенки выполнены цельнолитыми из высокопрочного шаровидного чугуна уровня автомобильных коленвалов.
Применена 12-зонная система электрообогрева с независимым регулированием (для тиснения фольгой, горячего высекания, глубокого тиснения).
Толщина главных стенок увеличена до 100 мм, максимальное давление достигает 450 тонн, что легко отвечает требованиям технологии глубокого тиснения.
★ Неподвижная и подвижная платформы: Выполнены по специальной литьевой конструкции цельнолитыми из высокопрочного шаровидного чугуна.
Точность платформ доведена до измерительного класса ручной шабровкой, обеспечивая точность и стабильность давления.
Применены механизмы центрирования и пневматической фиксации.
★ Пневматическая муфта: Использованы высококачественные компоненты ведущих брендов, что снижает шум, уменьшает пневмоудары и повышает срок службы.
★ Нижняя плита высекания: Комбинированное применение высокоточных плит из специального материала и стальных листов упрощает технологию с углублениями/выступами и повторную смену форм.
Функции тонкой центровки и центрального позиционирования облегчают регулировку нижней формы.
★ Привод плиты: 11 кВт, включает частотный преобразователь.
Секция вывода и удаления облоя после высекания
★ Узел протяжки вывода управляется серводвигателем, включает серводвигатель и сервопривод.
Включает комплект пневматических резиновых прижимных валиков с конструкцией для быстрой регулировки фазы.
★ Транспортёрная лента: 5 импортных синхронных лент с регулируемой фазой.
★ Узел удаления облоя:
1.Конструкция валика для прокалывания облоя со сменными гильзами. Быстрая замена гильз, удобная смена заказа. Материал валика — литой алюминиевый сплав.
2.Новая конструкция игл для удаления облоя, облой отпадает автоматически, гребёнка для очистки не требуется.
3.Валик удаления облоя приводится серводвигателем, включает серводвигатель и сервопривод.
4.Механизм поперечной регулировки. Узел удаления облоя имеет поперечно регулируемую конструкцию разъёмного исполнения. При поперечном смещении бумаги относительно игл не требуется корректировать положение бумаги.
★ Машина для удаления отходов: 1 шт., для сбора и транспортировки облоя.

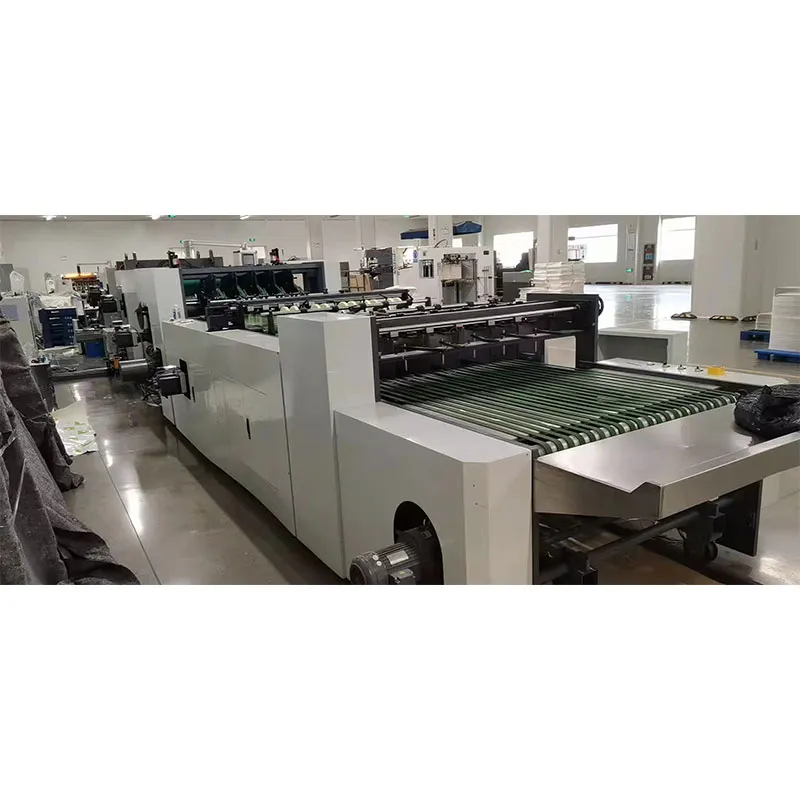

Секция подачи бумаги и приёмки
★ Привод от частотно-регулируемого двигателя, включает 2 частотно-регулируемых двигателя и 2 частотных преобразователя.
Включает приводные ремни и ручной приёмный стол.
★ Включает комплект подвижных направляющих. Данное устройство позволяет отсоединять данный узел при смене заказа или обслуживании машины.
★ Секция разделения на пачки: Использует конструкцию с ползунами, выполняет действие разделения на пачки по заданному счёту и подаёт в секцию штабелирования.
★ Секция штабелирования: В зависимости от количества рядов и формы продукции на исходной выходной платформе спроектированы выравнивающие плиты, обеспечивающие аккуратную укладку стопы.
