LUNA Печатная машина для лотерейных билетов
Полностью сервоприводная секционная высокоскоростная флексографская печатная машина серии LUNA имеет максимальную ширину печати от 660 мм до 1350 мм и максимальную скорость печати до 750 метров в минуту. Она адаптирована для работы с широким спектром материалов толщиной от 12 до 500 микрон и обеспечивает максимальное натяжение до 75 кг.
Описание
маркер

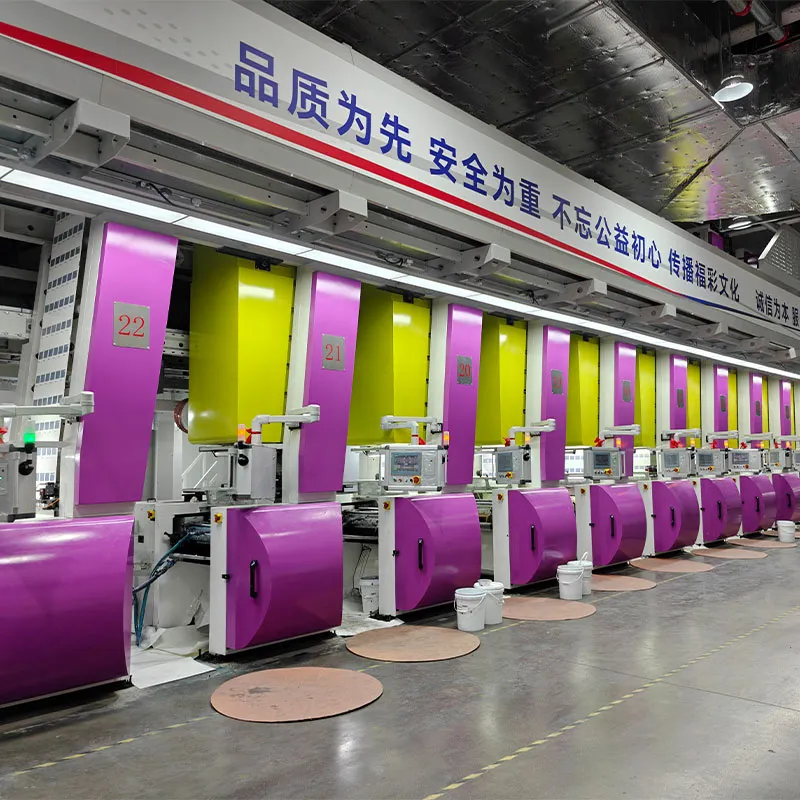

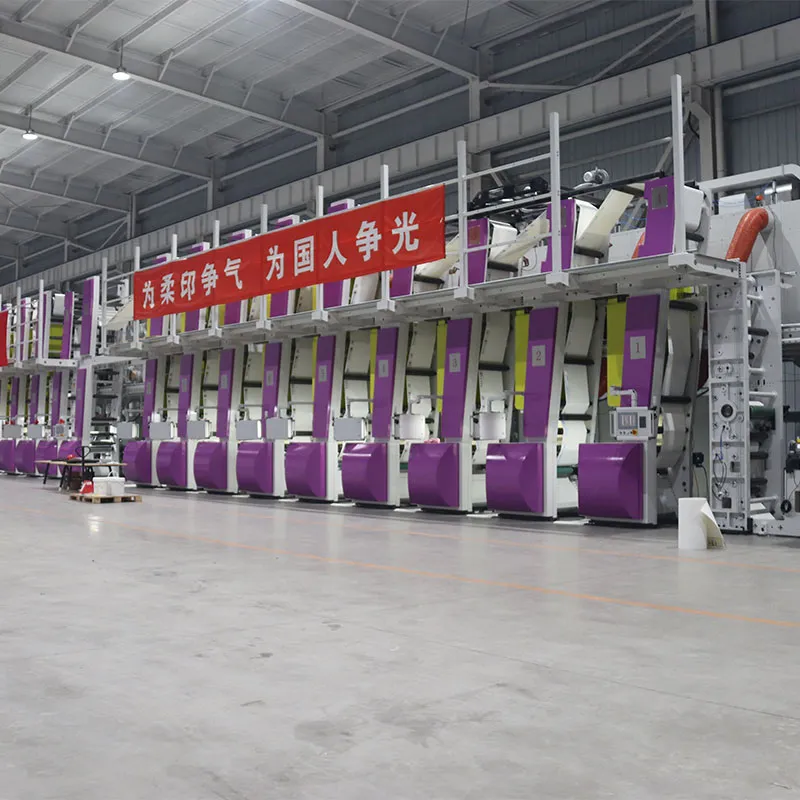

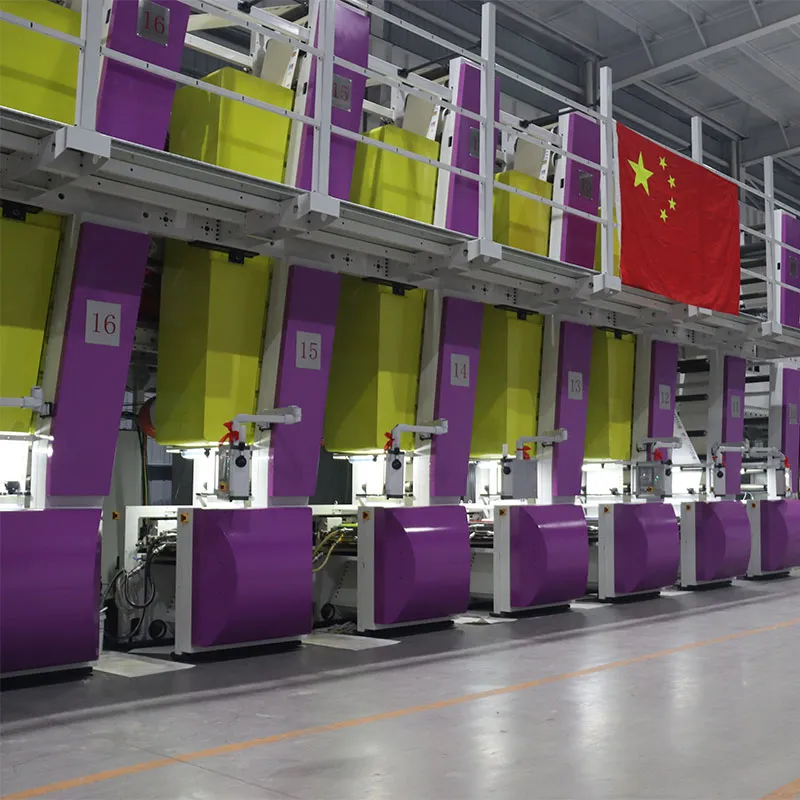

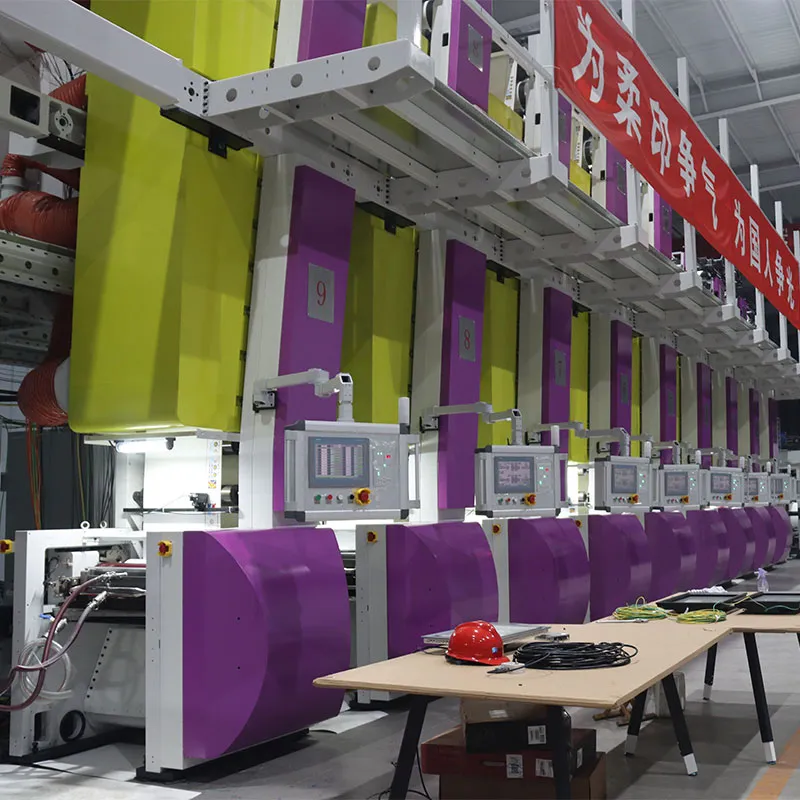

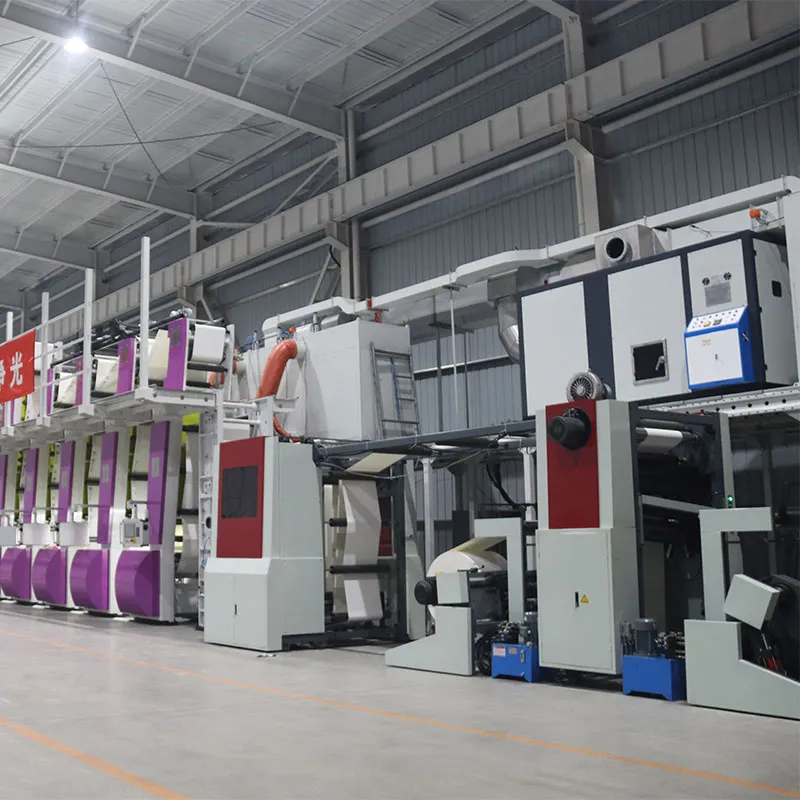

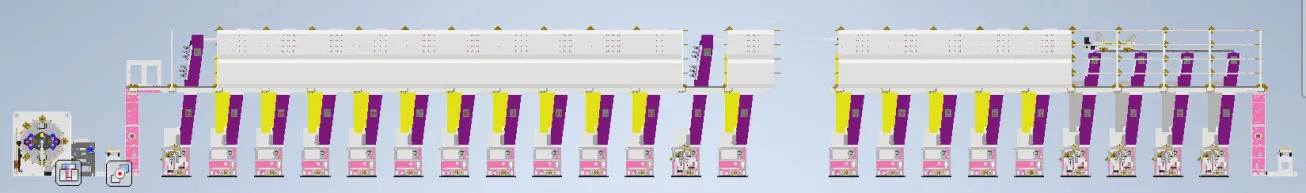

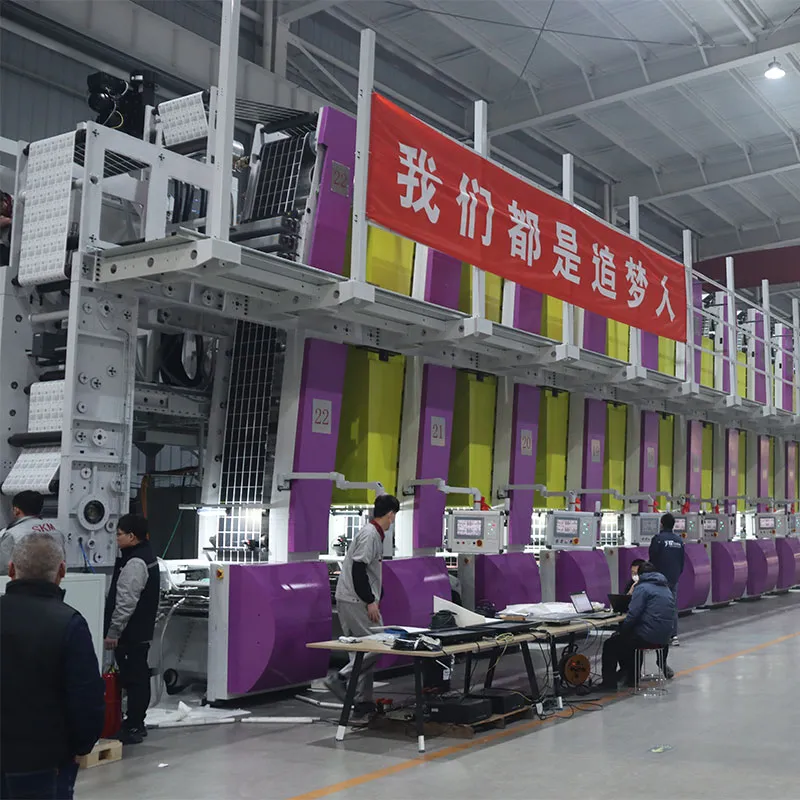

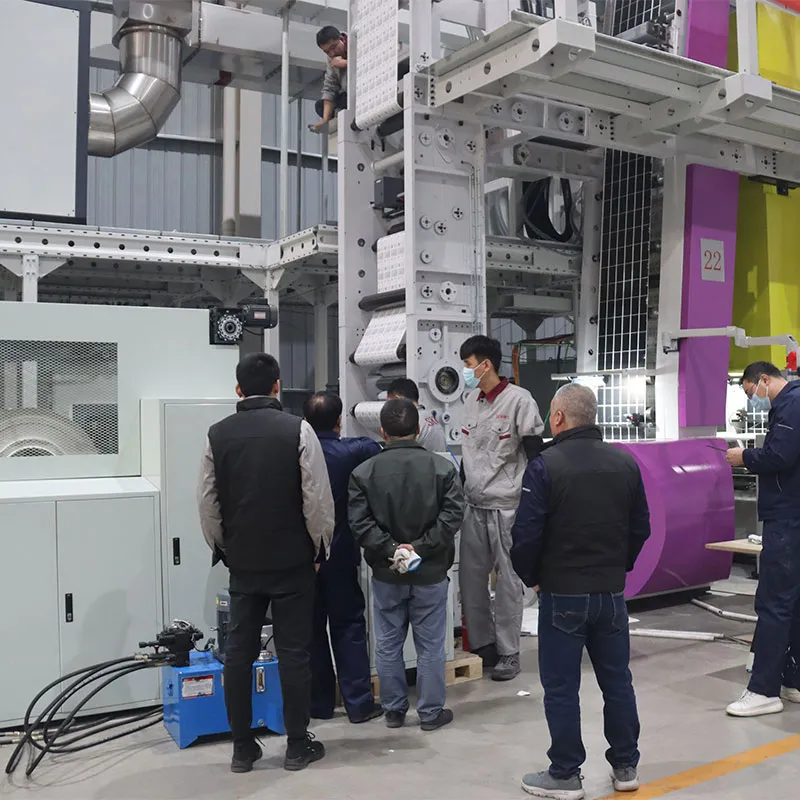

Полностью сервоприводная секционная высокоскоростная флексографская печатная машина LUNA
Обзор
Полностью сервоприводная секционная высокоскоростная флексографская печатная машина серии LUNA имеет максимальную ширину печати от 660 мм до 1350 мм и максимальную скорость печати до 750 метров в минуту. Она адаптирована для работы с широким спектром материалов толщиной от 12 до 500 микрон и обеспечивает максимальное натяжение до 75 кг.
Для удовлетворения большего количества технологических требований существует опция одновременной установки УФ-сушилки и сушильной камеры с горячим воздухом, что обеспечивает гибкость для соответствия спецификациям различных печатных продуктов.
Машина оснащена передовой интеллектуальной системой управления, позволяющей легко переключаться между одиночным и двойным основными постами управления. Запуск производства осуществляется простым нажатием кнопки. Легко переключайтесь между различными режимами, включая флексопечать, УФ-струйную печать и другие, благодаря высокой степени интеграции, обеспечивающей безопасность и эффективность. Машина отлично адаптируется к различным материалам и обладает превосходной производительностью.
Преодоление технических трудностей
Была поставлена задача достичь уровня передовых импортных высокоскоростных флексографских машин для печати водными красками, разработан соответствующий план испытаний. Более чем десятилетние углубленные исследования, эксперименты и сравнения позволили преодолеть следующие ключевые технические проблемы:
I.Создана система точности, включающая статическую точность сборки печатного цилиндра, динамическое радиальное биение и диапазон колебаний динамического радиального биения. Это гарантирует, что качество сборки печатной машины соответствует требованиям для нормальной печати и позволяет реализовать технологию печати в секциях с различным давлением.
II.Достигнут стабильный контроль натяжения на протяженном пути прохождения материала, операции размотки и перемотки не влияют на процесс печати. Обеспечивается непрерывная, плавная и высокоэффективная печать.
III.Сушильные камеры используют нагрев от сжигания природного газа. Для решения проблем задержки паров влаги, чрезмерной влажности внутри камеры и медленной сушки, в процессе разработки был найден оптимальный баланс (т.е. характеристическая кривая сушки) между скоростью воздушного потока, температурой и скоростью печати. Машина оснащена высокоэффективной системой рециркуляции воздуха с осушением и нагревом, что обеспечивает энергосбережение и повышение эффективности.
IV.Возможна установка системы централизованной подачи краски и модуля автоматической очистки.
V.Используется конструкция с гильзовыми формными цилиндрами и гильзовыми анилоксовыми валами, что обеспечивает быстрый демонтаж и простоту эксплуатации.
VI.Регулировка давления между формным цилиндром и анилоксовым валом осуществляется с помощью серводвигателей с запоминанием позиций давления. Конфигурация включает систему предварительной приводки для немедленного совмещения при запуске, а также систему предварительной регулировки печатного давления.
VII.Опорные узлы осей для гильз используют конструкцию с двойной поддержкой, обеспечивая более стабильное давление.
VIII.Возможность расширения (опционально): интеграция с системами ERP и MES, предоставление комплексной системы мониторинга состояния печатной машины.
Области применения:
Широко используется в полиграфической промышленности для производства бумажных пакетов, бумажных стаканчиков и тарелок, картонной упаковки для молочных продуктов, картона, медицинской упаковки, упаковки для табачных изделий и алкоголя, упаковки для товаров повседневного спроса, предварительной печати на картоне для коробок, печати моментальных лотерейных билетов и других отраслях.
Параметры продукта
| Спецификация | LUNA660 | LUNA850 | LUNA1000 | LUNA1100 | LUNA1350 |
| Макс. ширина материала | 700 мм | 900 мм | 1050 мм | 1150 мм | 1400 мм |
| Макс. ширина печати | 660 мм | 850 мм | 1000 мм | 1100 мм | 1350 мм |
| Длина раппорта печати (мм) | 400-1150 мм | 400-1150 мм | 400-1150 мм | 400-1150 мм | 400-1150 мм |
| Макс. диаметр рулона размотки/намотки (опционально) | 1524 мм | 1524 мм | 1524 мм | 1524 мм | 1524 мм |
| Макс. механическая скорость (опционально) | 800 м/мин | 800 м/мин | 800 м/мин | 800 м/мин | 800 м/мин |
| Макс. скорость печати | 750 м/мин | 750 м/мин | 750 м/мин | 750 м/мин | 750 м/мин |
| Печатные секции цвета | 1-23 цвета | ||||
| Диапазон толщин материала | 30-150 г, 70-220 г, 100-300 г, 200-400 г /на заказ | ||||
| Электропитание | 380 В перем. тока, 3 фазы, 50 Гц | ||||
| Пневмопитание | 100 PSI(0,69 МПа) | ||||
| Система сушки | Доступно несколько вариантов: электронагрев, нагрев природным газом, паровой нагрев | ||||
| Применяемые краски | Экологичные водные краски | ||||
